Osiowy wentylator o niskim ciśnieniu sprężania serii OV1

W obudowie ze stali, wydajność do 1700 m3/h. Przeznaczony do montażu ściennego.
promocje

Zastosowanie:
Wywiewne i nawiewno-wywiewne systemy wentylacji dla różnego typu pomieszczeń, gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 i OVK1 mogą być również stosowane do prostego wyrzutu powietrza przez ścianę, istnieje także możliwość instalacji wentylatorów serii OV1 i OVK1 na ścianach zewnętrznych.

RELACJA Z ROZPAKOWANIA WENTYLATORA - Instalszop.pl

Konstrukcja:
Obudowy wentylatorów VKOM, OV1, OVK1 wykonane są z blachy stalowej z powłoką polimerową. Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

Silnik:
W wentylatorach wykorzystywane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w silnikach zastosowano łożyska kulkowe. Klasa bezpieczeństwa silnika: IP 24.

Regulacja prędkości:
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż:
W zależności od serii, wentylator montuje się w kanale albo bezpośrednio na ścianie.
OV1 - montaż na ścianie przy pomocy prostokątnej płyty montażowej.
OVK1 - montaż na ścianie przy pomocy okrągłej płyty montażowej.
VKOM, VKOMz - montaż w systemie wentylacyjnym lub bezpośrednio na ścianie za pomocą uchwytów montażowych znajdujących się w zestawie z wentylatorem.

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Symbol producenta
Szkic
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu (dB(A)/3m)
Pobór prądu (kWh)
Maksymalna temperatura pracy (C)
Ilość obrotów (obr./min)
IP
OV1 150
2,5
230
200
36
33
0,26
40
1300
IP 24 (VKOM IP X4)
OV1 200
3
230
405
43
32
0,28
40
1300
IP 24 (VKOM IP X4)
OV1 250
3,5
230
1070
68
37
0,48
40
1300
IP 24 (VKOM IP X4)
OV1 315
6,1
230
1700
110
42
0,75
40
1300
IP 24 (VKOM IP X4)

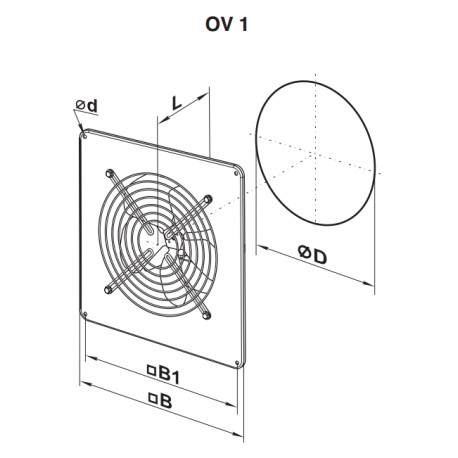

Symbol producenta
Szkic
B (mm)
dz (mm)
L (mm)
D (mm)
B1 (mm)
OV1 150
graph
250
7
120
162
210
OV1 200
graph
312
7
120
208
260
OV1 250
graph
370
7
140
262
320
OV1 315
graph
430
9
170
312
380

* oznacza towar dostępny na indywidualne zamówienie.

Produkty
Model
Cena netto
Cena brutto
OV1 150
Dostępność: w magazynie
269,00 zł
cena netto
330,87 zł
cena brutto
OV1 200
Dostępność: w magazynie
332,00 zł
cena netto
408,36 zł
cena brutto
OV1 250
Dostępność: w magazynie
394,00 zł
cena netto
484,62 zł
cena brutto
OV1 315
Dostępność: w magazynie
534,00 zł
cena netto
656,82 zł
cena brutto
