Osiowy wentylator o niskim ciśnieniu sprężania seria OV

w obudowie ze stali, wydajność do 11 900 m3/h, przeznaczony do montażu ściennego

promocje

Zastosowanie

Wywiewne i nawiewno-wywiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są także w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Stosowane mogą być również do spiętrzenia powietrza w systemach wentylacji przeciwpożarowej. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.

Konstrukcja

Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF posiada skrzynkę zaciskową z boku na obudowie.

Silnik

Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK). OV- instalowanie na ścianie za pomocą prostokątnej płyty montażowej. OVK- instalowanie na ścianie przy pomocy okrągłej płyty montażowej. VKF – instalacja na kanale wentylacyjnym przy pomocy kołnierzy. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Symbol producenta
Szkic
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu (dB(A)/3m)
Pobór prądu (kWh)
Maksymalna temperatura pracy (C)
OV 2E 200
3
230
860
50
0,26
-30/+60
OV 2E 250
4
230
1050
60
0,4
-30/+60
OV 4E 250
4,1
230
800
50
55
0,22
-30/+60
OV 2E 300
6,1
230
2230
60
0,66
-30/+60
OV 4E 300
5,1
230
1340
75
58
0,35
-30/+60
OV 4E 350
7,1
230
2500
62
0,65
-30/+60
OV 4E 400
8,8
230
3580
63
0,82
-30/+60
OV 4E 450
10,6
230
4680
64
1,2
-30/+60
OV 4E 500
14,2
230
7060
69
1,95
-30/+60
OV 4E 550
16,6
230
8800
70
2,55
-30/+60
OV 4E 630
22,6
230
11900
75
3,5
-30/+60

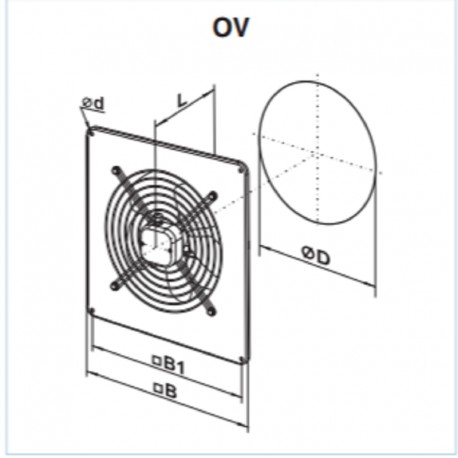

Symbol producenta
Szkic
B (mm)
d (mm)
L (mm)
D (mm)
B1 (mm)
OV 2E 200
312
7
145
210
260
OV 2E 250
370
7
155
260
320
OV 4E 250
fff
370
7
7
155
260
320
OV 2E 300
430
9
195
326
380
OV 4E 300
dasa
430
-
195
326
380
OV 4E 350
das
485
-
200
388
435
OV 4E 400
das
540
-
240
417
490
OV 4E 450
das
576
-
250
465
535
OV 4E 500
das
655
-
260
520
615
OV 4E 550
das
725
-
280
570
675
OV 4E 630
das
800
-
295
650
710

* oznacza towar dostępny na indywidualne zamówienie.

Produkty
Model
Cena netto
Cena brutto
OV 2E 200
Dostępność: w magazynie
513,00 zł
cena netto
630,99 zł
cena brutto
OV 2E 250
Dostępność: w magazynie
554,00 zł
cena netto
681,42 zł
cena brutto
OV 4E 250
Dostępność: w magazynie
554,00 zł
cena netto
681,42 zł
cena brutto
OV 2E 300
Dostępność: w magazynie
568,00 zł
cena netto
698,64 zł
cena brutto

pokaż wszystkie modele

OV 4E 300
Dostępność: w magazynie
568,00 zł
cena netto
698,64 zł
cena brutto
OV 4E 350
Dostępność: w magazynie
649,00 zł
cena netto
798,27 zł
cena brutto
OV 4E 400
Dostępność: w magazynie
699,00 zł
cena netto
859,77 zł
cena brutto
OV 4E 450
Dostępność: w magazynie
895,00 zł
cena netto
1 100,85 zł
cena brutto
OV 4E 500
Dostępność: w magazynie
1 095,00 zł
cena netto
1 346,85 zł
cena brutto
OV 4E 550
Dostępność: w magazynie
1 199,00 zł
cena netto
1 474,77 zł
cena brutto
OV 4E 630
Dostępność: w magazynie
1 535,00 zł
cena netto
1 888,05 zł
cena brutto

pokaż mniej modeli
