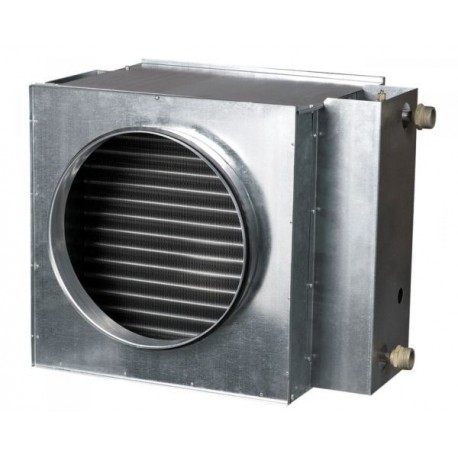

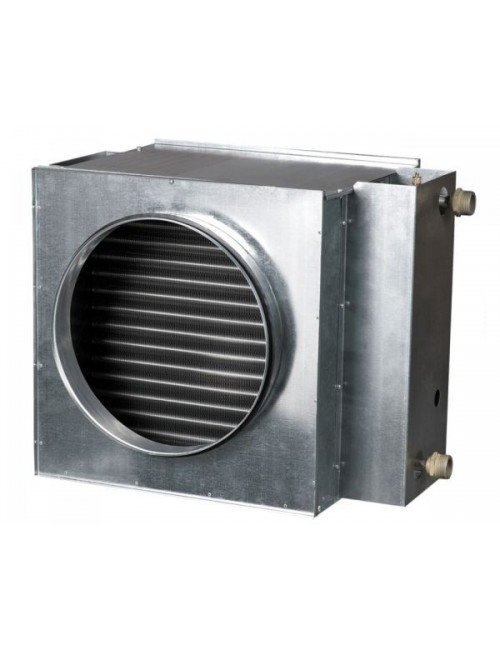

Wodna nagrzewnica kanalowa seria NKV

przeznaczona do podgrzewania nawiewanego powietrza w wentylacyjnych systemach o przekroju okrągłym

promocje

Zastosowanie
Kanałowe nagrzewnice wodne przeznaczone do podgrzewania nawiewanego powietrza w systemach wentylacji o przekrojch okrągłych.

- wykonana ze stali ocynkowanej
- do nawiewnych systemów wentylacji
- do nagrzania lub dogrzania powietrza w systemach kanałów wentylacyjnych
- do podłączenia z kanałami okrągłymi
- elementy grzejne wykonane z rur miedzianych z aluminiowym ożebrowaniem
- dopuszczalne ciśnienie robocze 1.6 MPa (16 bar) przy tempera turze wody 100oC
- złączka odpowietrzająca i do odprowadzenia wody (G 1/2”)
- opcjonalnie możliwe podłączenie czujnika zabezpieczającego przed zamarzaniem (G 1/4”)

Konstrukcja
Obudowa jest wykonana z ocynkowanej stali, rurowe kolektory są wykonane z miedzianych rurek, powierzchnia wymiennika ciepła jest wykonana z aluminiowych płyt. W celu hermetycznego połączenia z przewodami wentylacyjnymi nagrzewnice są zaopatrzone w gumowe uszczelki. Nagrzewnice występują w wariancie dwu- lub czterorzędowym, przeznaczone są do eksploatacji przy maksymalnym roboczym ciśnieniu 1,6 MPa (16 bar) i maksymalnej roboczej temperaturze wody +90ºC. We wlotowym króćcu nagrzewnicy jest przewidziana możliwość montażu czujnika temperatury zabezpieczającego przed zamarzaniem nagrzewnicy.

Montaż
Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Nagrzewnice wodne powinny być ustawiane w położeniu pozwalającym dokonać jej odpowietrzania.
Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy.
Zaleca się ustawiać tak, żeby strumień powietrzny był równomiernie rozdzielony na cały przekrój. Przed nagrzewnicą powinien być ustawiony filtr powietrzny, zabezpieczający przed zabrudzeniem. Nagrzewnica powinna być ustawiana za wentylatorem. Odległość między wentylatorem a nagrzewnicą powinna wynosić nie mniej niż dwie średnice nagrzewnicy.
Nagrzewnicę należy połączyć zgodnie z przykładem poniżej. W innym przypadku jej sprawność będzie mniejsza o około 15%.
Jeśli nośnikiem ciepła jest woda, urządzenia grzewcze są przeznaczone dla instalowania tylko wewnątrz pomieszczenia. Dla montaży zewnętrznego konieczne jest używanie jako nośnika ciepła niezamarzającej mieszkanki (na przykład roztwór glikolu etylenowego). Dla prawidłowej i bezpiecznej pracy nagrzewnicy proponuje się stosować system automatyki, zabezpieczający kompleksowe sterowanie i

Zabezpieczenie:

  •      automatyczne regulowanie mocą i temperaturą ogrzewanego powietrza;
  •      włączenie systemu wentylacji ze wstępnym nagrzewaniem nagrzewnicy;
  •      zastosowanie zasłonek powietrznych, wyposażonych w napęd z mechanizmem wspomagającym ze sprężyną zwrotną;
  •      ocenianie stanu filtra przy pomocy czujnika różnicowego ciśnienia – presostatu;
  •      zatrzymanie wentylatora w przypadku groźby zamarznięcia nagrzewnicy.
Symbol producenta
Szkic
Waga (kg)
Grubość
NKV100-4
5,2
4 rzędowa
NKV125-4
5,3
4 rzędowa
NKV150-4
8,2
4 rzędowa
NKV160-4
8,2
4 rzędowa
NKV200-4
8,2
4 rzędowa
NKV250-4
10,8
4 rzędowa
NKV315-4
13,4
4 rzędowa

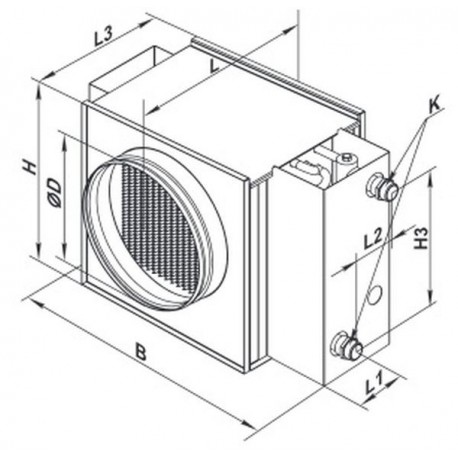

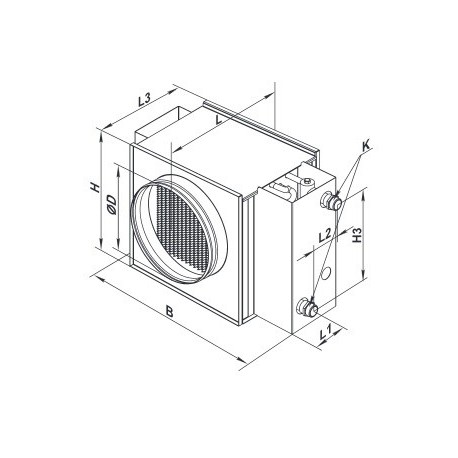

Symbol producenta
Szkic
B (mm)
H (mm)
L (mm)
h3 (mm)
I3 (mm)
I2 (mm)
I1 (mm)
K (mm)
D (mm)
NKV100-4
350
230
300
150
220
65
28
G 3/4”
99
NKV125-4
350
230
300
150
220
65
28
G 3/4”
124
NKV150-4
400
280
300
200
220
65
28
G 3/4”
149
NKV160-4
400
280
300
200
220
65
28
G 3/4”
159
NKV200-4
400
280
300
200
220
65
28
G 3/4”
198
NKV250-4
470
350
350
270
270
65
28
G 1”
248
NKV315-4
550
430
450
350
370
65
53
G 1”
313

* oznacza towar dostępny na indywidualne zamówienie.

Produkty
Model
Cena netto
Cena brutto
NKV100-4
Dostępność: w magazynie
1 142,00 zł
cena netto
1 404,66 zł
cena brutto
NKV125-4
Dostępność: w magazynie
1 142,00 zł
cena netto
1 404,66 zł
cena brutto
NKV160-4
Dostępność: w magazynie
1 291,00 zł
cena netto
1 587,93 zł
cena brutto
NKV200-4
Dostępność: w magazynie
1 359,00 zł
cena netto
1 671,57 zł
cena brutto

pokaż wszystkie modele

NKV250-4
Dostępność: w magazynie
1 799,00 zł
cena netto
2 212,77 zł
cena brutto
NKV315-4
Dostępność: w magazynie
2 291,00 zł
cena netto
2 817,93 zł
cena brutto

pokaż mniej modeli
