Elektryczna nagrzewnica kanalowa seria NK

przeznaczona do podgrzewania nawiewanego powietrza w wentylacyjnych systemach o przekroju okrągłym

promocje

Zastosowanie

Elektryczne nagrzewnice kanałowe przeznaczone do podgrzewania nawiewanego powietrza w wentylacyjnych systemach o przekroju okrągłym. Służą do podgrzewania powietrza w systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Konstrukcja

Obudowa i skrzynka przyłączeniowa są wykonane z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. Hermetyczne połączenie nagrzewnicy z przewodami wentylacyjnymi umożliwiają gumowe uszczelki. Nagrzewnice kanałowe NK są wyposażone w dwa termostaty zabezpieczające przed przegrzaniem: główne zabezpieczenie z automatycznym restartem załączającym się od +50ºC. Po ochłodzeniu termostat automatycznie zamyka obwód sterowany, awaryjne zabezpieczenie z ręcznym restartem załączającym się od +90ºC. W przypadku zadziałania ponowne uruchomienie nagrzewnicy może nastąpić po ręcznym restarcie, Każdy typowy wymiar posiada parę wariantów mocy. Zwiększenie mocy można osiągnąć poprzez instalowanie nagrzewnic kolejno jedna za drugą.

Montaż

Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Kanałowe nagrzewnice mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin). Zaleca się ustawienie w którym strumień powietrza przepływa równomiernie przez cały przekrój. Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem. Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż 2 przyłączeniowe średnice. Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza + 40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnej wydajności przez nagrzewnicę. Nagrzewnica nie może pracować przy wyłączonym wentylatorze. Do prawidłowej i bezpiecznej pracy nagrzewnicy zaleca się stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i ochronę:  automatyczne regulowanie mocy i temperatury ogrzewanego powietrza;  oznaczanie stanu filtra przy pomocy czujnika różnicowego ciśnienia;  odcięcie zasilania do nagrzewnicy, w przypadku awarii wentylatora lub obniżenia prędkości strumienia powietrza, a także przy zadziałaniu wbudowanych termostatów;  wyłączenie systemu wentylacji z przedmuchem elektrycznych przewodów grzewczych nagrzewnicy.

Symbol producenta
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Pobór prądu (kWh)
NK 100-1,2-1
2,9
230
min. 90
5,2
NK 125-0,8-1
2,4
230
min. 80
3,5
NK 125-1,6-1
2,7
230
min.120
7,0
NK 125-2,4-1
3,0
230
min.150
7,8
NK 160-3,4-1
3,2
230
min.250
14,8
NK 200-3,4-1
3,3
230
min.250
14,8
NK 200-6,0-3
4,1
400
min.440
8,7
NK 250-6,0-3
2,9
400
min.440
8,7
NK 315-6,0-3
3,1
400
min.440
8,7
NK 315-9,0-3
3,1
400
min.660
13,0

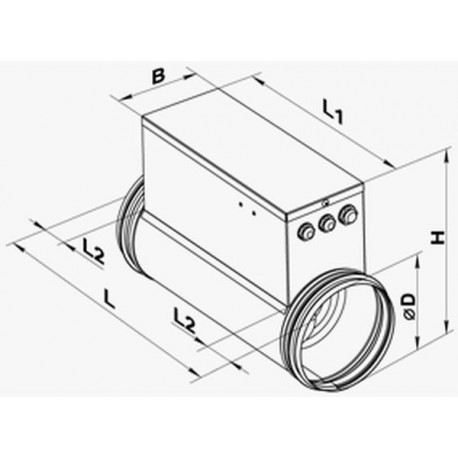

Symbol producenta
Szkic
B (mm)
H (mm)
L (mm)
D (mm)
NK 100-1,2-1
94
207
306
99
NK 125-0,8-1
103
230
306
124
NK 125-1,6-1
103
230
306
124
NK 125-2,4-1
103
230
376
124
NK 160-3,4-1
120
267
306
159
NK 200-3,4-1
150
302
294
199
NK 200-6,0-3
150
302
376
199
NK 250-6,0-3
150
356
376
249
NK 315-6,0-3
150
425
376
313
NK 315-9,0-3
150
425
376
313

* oznacza towar dostępny na indywidualne zamówienie.

Produkty
Model
Cena netto
Cena brutto
NK 100-1,2-1
Dostępność: w magazynie
446,00 zł
cena netto
548,58 zł
cena brutto
NK 125-0,8-1
Dostępność: w magazynie
366,00 zł
cena netto
450,18 zł
cena brutto
NK 125-1,6-1
Dostępność: w magazynie
554,00 zł
cena netto
681,42 zł
cena brutto
NK 125-2,4-1
Dostępność: w magazynie
622,00 zł
cena netto
765,06 zł
cena brutto

pokaż wszystkie modele

NK 160-3,4-1
Dostępność: w magazynie
513,00 zł
cena netto
630,99 zł
cena brutto
NK 200-3,4-1
Dostępność: w magazynie
554,00 zł
cena netto
681,42 zł
cena brutto
NK 200-6,0-3
Dostępność: w magazynie
810,00 zł
cena netto
996,30 zł
cena brutto
NK 250-6,0-3
Dostępność: w magazynie
797,00 zł
cena netto
980,31 zł
cena brutto
NK 315-6,0-3
Dostępność: w magazynie
933,00 zł
cena netto
1 147,59 zł
cena brutto
NK 315-9,0-3
Dostępność: w magazynie
1 000,00 zł
cena netto
1 230,00 zł
cena brutto

pokaż mniej modeli
