Wentylatory w obudowie izolowanej VS EC

Nawiewne i wywiewne systemy wentylacji pomieszczeń różnego przeznaczenia o podwyższonych wymogach dotyczących zużycia energii oraz poziomu hałasu.

promocje

Zastosowanie

Nawiewne i wywiewne systemy wentylacji pomieszczeń różnego przeznaczenia o podwyższonych wymogach dotyczących zużycia energii oraz poziomu hałasu. Konstrukcja wentylatora VS EC umożliwia przepływ powietrza przez wentylator liniowo. Dzięki aluminiowo-cynkowej obudowie o właściwościach antykorozyjnych oraz izolacji cieplnej, wentylator może być wykorzystany do montażu zewnętrznego.
Konstrukcja

Obudowa wentylatora wykonana jest ze szkieletu aluminiowego, połączonego aluminiowymi narożnikami-kątownikami oraz zdejmowanej, ocynkowanej, dwuwarstwowej płyty. Izolacja cieplna i akustyczna wykonana jest z wełny mineralnej o grubości 20 mm. Króćce przyłączeniowe w wersji okrągłej i prostokątnej spełniają dodatkowo funkcję antywibracyjną. Ponadto króćce o przekroju okrągłym wyposażone są w gumowe uszczelki. Króćce przyłączeniowe nie wchodzą w skład zestawu (występują na indywidualne zamówienie).


Silnik

W wentylatorach zastosowano elektro-komutatorowe silniki (EC) o wysokiej wydajności, wyposażone w wirniki zewnętrzny z zagiętymi do tyłu łopatkami. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC charakteryzują się wysoką wydajnością i optymalnym sterowaniem w pełnym zakresie prędkości obrotowej. Niewątpliwą zaletą komutowanego elektronicznie silnika jest jego wysoki współczynnik sprawności KPD (do 90%).


Funkcje i sterowanie

Sterowanie wentylatorem odbywa się za pomocą zewnętrznego sygnału sterującego 0-10 V(regulacja wydajności zależna jest od poziomu temperatury, ci-śnienia i innych parametrów). W przypadku zmiany wartości czynnika sterującego, wentylator EC zmienia prędkość obrotową i zabezpiecza niezmiennie, optymalną ilość powietrza, niezbędną dla systemu wentylacyjnego. Maksymalna prędkość obrotowa wentylatora jest niezależna od częstotliwości prądu w sieci ( możliwa jest praca zarówno w sieci z częstotliwością prądu 50Hz oraz 60 Hz). Wentylatory łączyć można w jedną, sterowaną komputerowo sieć. Oprogramowanie umożliwia precyzyjne sterowanie pracą połączonych w sieć wentylatorów.


Montaż

Wentylatory przeznaczone są do montażu z kwadratowymi lub okrągłymi kanałami wentylacyjnymi za pomocą elastycznej wstawki – przejściówki o odpowiednim przekroju. Wentylator może zostać zamontowany za pomocą zawiesi lub wsporników. Możliwy jest montaż w dowolnym położeniu, pod warunkiem, że strzałka na obudowie wentylatora jest zgodna z kierunkiem przepływu powietrza w systemie. W czasie montażu niezbędne jest uwzględnienie dostępu dla obsługi serwisowej.

Symbol producenta
Szkic
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu (dB(A)/3m)
Pobór prądu
Maksymalna temperatura pracy (C)
Minimalna temperatura pracy (C)
Ilość obrotów (obr./min)
IP
Dostępne wersje wyposażenia
VS 315 EC*
25,7
230
2252-2370
150
35
1,23
80
-40
1600
X4
VPG 500/315 | VPG 500x500 | KN-VS 315-355 | VPR-VS 315-355
VS 355 EC*
29,3
230
3639-3830
250
44
1,1
60
-25
1450
X4
VPG 500/355 | VPG 500x500 | KN-VS 315-355 | VPR-VS 315-355
VS 400 EC
42,2
230
5377-5660
500
39
2,2
50
-25
1500
X4
VPG 670/400 | VPG 670x670 | KN-VS 400-500 | VPR-VS 400-500
VS 450 EC
46.3
230
6460-6800
750
50
3,3
50
-25
1440
X4
VPG 670/450 | VPG 670x670 | KN-VS 400-500 | VPR-VS 400-500
VS 500 EC
50
400
9928-10450
1320
45
2,1
50
-25
1350
X4
VPG 670/500 | VPG 670x670 | KN-VS 400-500 | VPR-VS 400-500
VS 560 EC
60,5
400
12920-13600
2360
50
3,65
50
-25
1540
X4
VPG 800/560 | VPG 800X800 | KN-VS 560-630 | VPR-VS 560-630
VS 630 EC
69
400
15903016740
2750
50
4,3
50
-25
1300
X4
VPG 800/630 | VPG 800X800 | KN-VS 560-630 | VPR-VS 560-630

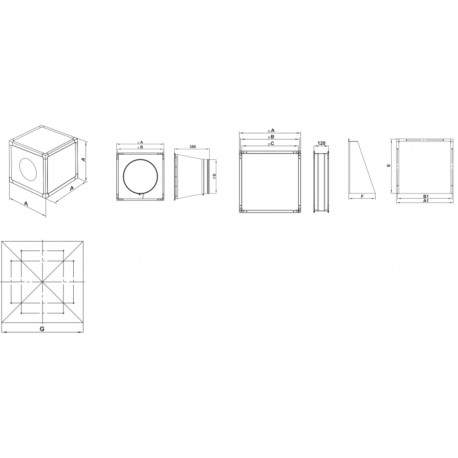

Symbol producenta
Szkic
A (mm)
B (mm)
G (mm)
F (mm)
E (mm)
Średnica przyłącza Ø
A1 (mm)
D (mm)
C (mm)
B1 (mm)
VS 315 EC*
490
470
600
225
458
315
478
315
445
458
VS 355 EC*
490
470
600
225
458
355
478
355
445
458
VS 400 EC
660
640
770
321
628
400
648
400
615
628
VS 450 EC
660
640
770
321
628
450
648
450
615
628
VS 500 EC
660
640
770
321
628
500
648
500
615
628
VS 560 EC
790
770
900
421
758
560
778
560
745
758
VS 630 EC
790
770
900
421
758
630
778
630
745
758

* oznacza towar dostępny na indywidualne zamówienie.
