Wentylator dachowy serii VKHz

Wentylator dachowy serii VKHz

Odśrodkowy wentylator dachowy, wydajność do 17 010 m3 /h w obudowie stalowej z poziomym wyrzutem powietrza.
promocje

** Klasa Energetyczna: C
* Towar dostępny na indywidualne zamówienie

Zastosowanie

Wentylatory dachowe VKVz i VKHz mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.

Konstrukcja

Obudowa wykonana jest ze stali ocynkowanej.

Silnik

2-, 4- lub 6-biegunowy jedno- lub trójfazowy asynchroniczny silnik z zewnętrznym wirnikiem z łopatkami wygiętymi do tyłu. Silnik jest wyposażony w termiczne zabezpieczenie przed przegrzaniem z automatycznym restartem, a także łożyska kulkowe zapewniające długą żywotność. Turbina jest dynamicznie wyważana podczas montażu, co zapewnia precyzyjne funkcjonowanie, bezpieczną obsługę i niski poziom hałasu. Stopień ochrony silnika IP44, IP54.

Regulacja prędkości

Możliwa jest płynna i skokowa regulacja prędkości. Odbywa się ona za pomocą regulatora tyrystorowego lub transformatorowego. Do jednego regulatora można podłączyć kilka wentylatorów w przypadku całkowitej mocy i prądu roboczego nie przekraczać wartości znamionowe regulatora.

Montaż

Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej (izolowanej lub tłumiącej), ustawionej bezpośrednio nad kanałem wentylacyjnym. Do połączenia z kanałem wentylacyjnym służą następujące akcesoria: zawór zwrotny KKV, łącznik kanałów elastycznych GVK, oraz kołnierz FVK. Przyłączenie elektryczne i instalacja muszą być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Symbol producenta
Szkic
Waga (kg)
Napięcie (V)
Wydajność (m3/h)
Moc (W)
Poziom hałasu
Maksymalna temperatura pracy (C)
Minimalna temperatura pracy (C)
Natężenie prądu
Ilość obrotów (obr./min)
IP
Częstotliwość
VKHz 2E 190**
8.2
1~230
610/654
69/89
48/49
+50
-25
0.30/0.40
2680/2980
IPX4/IP44
50/60
VKHz 2E 225**
9.2
1~230
915/1010
123/169
51/52
+50
-25
0.54/0.70
2790/2820
IPX4/IP44
50/60
VKHz 2E 250
12.7
1~230
1450/1320
184/232
54/53
+50
-25
0.81/0.90
2480/2320
IPX4/IP44
50/60
VKHz 4E 310
14.2
1~230
2265/2425
141/195
47/49
+50
-25
0.64/0.87
1420/1740
IPX4/IP54
50/60
VKHz 4D 310*
14.2
3~400
2300/2442
155/202
47/48
+50
-25
0.29/0.32
1410/1550
IPX4/IP54
50/60
VKhz 4E 355
28.3
1~230
2480/2976
219/304
51/52
+50
-25
0.96/1.33
1420/1580
IPX4/IP54
50/60
VKHz 4D 355*
30.3
3~400
3290/3540
264/330
52/53
+60
-25
0.58/0.64
1430/1650
IPX4/IP54
50/60
VKHz 4E 400
35
1~230
3950
457
55
+60
-25
2.00
1440
IPX4/IP54
50
VKHz 4D 400*
35
3~400
3950
420
55
+60
-25
0.99
1440
IPX4/IP54
50
VKHz 4E 450
46.6
1~230
6180
749
58
+60
-25
3.35
1400
IPX4/IP54
50
VKHz 4D 450*
45.5
1~230
5920
755
57
+50
-25
1.50
1440
IPX4/IP54
50
VKHz 4D 500*
46.6
3~400
8435
1527
62
+50
-25
2.64
1460
IPX4/IP54
50
VKHz 6E 500
52.8
3~400
5680/6532
407/673
52/54
+60
-25
1.81/3.05
970/1120
IPX4/IP54
50/60
VKHz 4D 560*
81.4
3~400
13560
1970
66
+50
-25
3.36
1400
IPX4/IP54
50
VKHz 6D 630*
96.3
3~400
12640
1110
64
+50
-25
2.42
957
IPX4/IP54
50
VKHz 6D 710*
134
3~400
17010
2583
67
+70
-25
4.87
945
IPX4/IP54
50
Symbol producenta

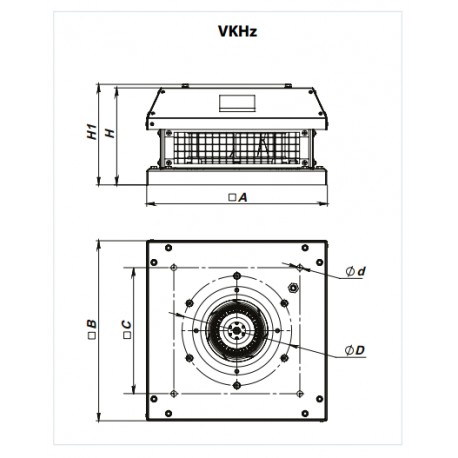

Szkic
A (mm)
B (mm)
H (mm)
H1 (mm)
D (mm)
C (mm)
d (mm)
VKHz 2E 190**
Wentylator dachowy serii VKVz 2E 190
351
350
189
195
213
245
11
VKHz 2E 225**
Wentylator dachowy serii VKVz 2E 190
351
350
210
217
210
245
11
VKHz 2E 250
Wentylator dachowy serii VKVz 2E 190
451
450
237
244
285
330
11
VKHz 4E 310
Wentylator dachowy serii VKVz 2E 190
451
450
287
294
285
330
11
VKHz 4D 310*
Wentylator dachowy serii VKVz 2E 190
451
450
287
294
285
330
11
VKhz 4E 355
Wentylator dachowy serii VKVz 2E 190
625
620
322
361
438
450
11
VKHz 4D 355*
Wentylator dachowy serii VKHz 4D 355
625
620
347
386
438
450
11
VKHz 4E 400
Wentylator dachowy serii VKVz 2E 190
625
620
376
415
438
450
11
VKHz 4D 400*
Wentylator dachowy serii VKVz 2E 190
625
620
376
415
438
450
11
VKHz 4E 450
Wentylator dachowy serii VKVz 2E 190
710
700
420
459
438
535
11
VKHz 4D 450*
Wentylator dachowy serii VKVz 2E 190
710
700
420
459
438
535
11
VKHz 4D 500*
Wentylator dachowy serii VKVz 2E 190
710
700
490
530
438
535
11
VKHz 6E 500
Wentylator dachowy serii VKVz 2E 190
710
700
461
501
438
535
11
VKHz 4D 560*
Wentylator dachowy serii VKVz 2E 190
900
895
489
528
605
750
11
VKHz 6D 630*
Wentylator dachowy serii VKVz 2E 190
1000
990
520
560
605
750
20
VKHz 6D 710*
Wentylator dachowy serii VKVz 2E 190
1060
1050
570
619
674
840
20

* oznacza towar dostępny na indywidualne zamówienie.
