Opis:

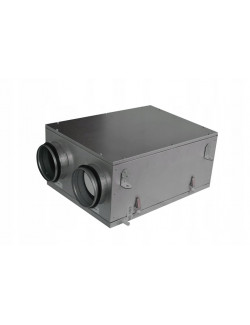

Centrala wentylacyjna z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza w pomieszczeniach różnego typu z jednoczesnym oczyszczaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże, i usuwa z nich powietrze zanieczyszczone. Powietrze zużyte, za pośrednictwem papierowego wymiennika krzyżowego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Przez wzgląd na kompaktowe wymiary i cichą pracę centrale VUE 100 P polecane są do instalacji w sufitach podwieszanych. Urządzenie posiada króćce przyłączeniowe do kanałów okrągłych śr. 125 mm. Zapewnia efektywną wentylację jednego lub kilku pomieszczeń. Wydajność przepływu powietrza jest regulowana za pomocą trójpozycyjnego regulatora P3-1-300.

Filtr:

Powietrze trafiające do centrali jest oczyszczane przez filtry G4, znajdujące się za wlotem oraz przed wylotem powierza. Filtry chronią przed wnikaniem zanieczyszczeń i pyłów do wnętrza pomieszczenia oraz chronią wszystkie elementy instalacji przed zabrudzeniem i związanymi z nim uszkodzeniami.

Wentylatory:

Wentylatory wewnątrz centrali (nawiewny i wywiewny) wyposażone są w silniki na łożyskach kulkowych o niskim poborze mocy z wirnikami o zagiętych do przodu łopatkach.

Wymiennik ciepła VUE 100 P z polimerowanej celulozy:

Wymiennik krzyżowy osiąga efektywność od 64% do 72%. Stosuje się go nie tylko w celu odzysku energii cieplnej, ale również wilgotności, której poziom istotnie wpływa na mikroklimat w pomieszczeniu. W sezonie letnim rekuperator schładza powietrze i absorbuje nadmiar wilgoci, w zimie natomiast ogrzewa oraz nawilża. Zużyte powietrze przechodząc przez rekuperator oddaje wilgoć, gdzie następnie zostaje ona skondensowana i zaabsorbowana, aby mogłaby wraz z odzyskanym ciepłem połączyć się ze świeżym nawiewanym powietrzem, natomiast nieprzyjemne zapachy oraz bakterie zostają usunięte na zewnątrz pomieszczenia. Seria VUE 100 P mini Seria VUT 100 P mini Nawiewno-wywiewna centrala wentylacyjna z odzyskiem ciepła o wydajności do 106 m3/h, w kompaktowej, izolowanej termicznie i akustycznej obudowie

Zasada działania:

• Ciepłe powietrze z pomieszczenia zostaje skierowane do wentylatora wywiewnego przez filtr wlotowy, wpada do wymiennika ciepła gdzie oddaje energię cieplną jego komponentom a następnie zostaje wypchnięte na zewnątrz pomieszczenia.
• Zimne, świeże powietrze zostaje zaczerpnięte z zewnątrz i skierowane przez wentylator nawiewny do filtra , gdzie zostaje oczyszczone, a następnie trafi a do wymiennika ciepła, gdzie absorbuje energię cieplną oddaną wcześniej przez zużyte powietrze.
• Wymiennik ciepła (rekuperator) redukuje straty energii cieplnej, a co za tym idzie wpływa na zmniejszenie kosztów ogrzewania pomieszczenia.

Wymiennik ciepła VUT 100 P mini:

W centrali został zastosowany krzyżowy wymiennik płytowy wykonany z polistyrenu, dodatkowo wyposażony w kondensator wilgoci.

Regulacja prędkości:

Wydajność (wysokość poziomu obrotów wentylatora) centrali jest regulowana poprzez trójstopniowy regulator P3-1-300 (A3)

Niski poziom obrotów (min.) – 57 m3/h

Średni poziom obrotów (med.) – 78 m3/h

Wysoki poziom obrotów (max.) – 106 m3/h

Panel zewnętrzny regulatora posiada wygodny w użyciu przełącznik poziomu obrotów.

Zabezpieczenie rekuperatora:

Centrala wyposażona jest w zabezpieczenie przed zamarzaniem z termostatycznym wyłącznikiem, który odcina dopływ prądu do wentylatora nawiewnego w przypadku kiedy rekuperator wymaga ogrzania ciepłem powietrza wyciąganego z pomieszczenia.

Montaż:

Przez wzgląd na kompaktowe wymiary i cichą pracę centrale VUE 100 P polecane są do instalacji w sufitach podwieszanych. Urządzenie posiada króćce przyłączeniowe do kanałów okrągłych śr. 125 mm. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
