Centrala wentylacyjna MPA E nawiewna z nagrzewnicą elektryczną

Nawiewna centrala wentylacyjna w skład której wchodzi: filtr klasy G4, kanałowy wentylator z łopatkami wirnika zagiętymi do przodu, nagrzewnica elektryczna (MPA E) lub nagrzewnica wodna (MPA W). Całość zamknięta w izolowanej obudowie.

promocje

Pobierz atest higieniczny.

Pobierz deklaracje zgodności.

Pobierz dokumentacje techniczno-ruchową.

Pobierz kartę produktu.



Zastosowanie:

Nawiewna centrala wentylacyjna w skład której wchodzi: filtr klasy G4, kanałowy wentylator z łopatkami wirnika zagiętymi do przodu, nagrzewnica elektryczna (MPA E) lub nagrzewnica wodna (MPA W). Całość zamknięta w izolowanej obudowie.

Możliwe są 2 warianty wykonania:

1. Bez sterowania.

2. Z wbudowanym systemem sterowania i automatyki, z programatorem tygodniowym wydajności wentylatora i mocy nagrzewnicy.

Centrala nawiewna MPA zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń. Wydajność urządzenia od 800 do 6500 m3/h.

Obudowa:

Obudowa centrali wykonana jest z płyt warstwowych: ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej, całość o grubości 25 mm.

Filtr:

Centrala nawiewna wyposażona jest w filtr o klasie filtracji G4.

Nagrzewnica:

Do podgrzania nawiewanego powietrza w okresie zimowym i przejściowym, służy nagrzewnica elektryczna (modele MPA E), lub nagrzewnica wodna (modele MPA W). Elementy grzejne nagrzewnicy wykonane są ze stali nierdzewnej.

Wentylator:

Do transportu powietrza służy wentylator odśrodkowy z dwustronnym zasysaniem, z wirnikiem z łopatkami zagiętymi do przodu z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Elektryczny silnik wentylatora i wirnik wyważone są dynamicznie w dwóch płaszczyznach. Okres pracy silnika nie mniej niż 40000 godzin.

Sterowanie i automatyka:

System sterowania pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza, kontrolować stopień zanieczyszczenia filtra oraz zaprogramować tygodniowy cykl pracy urządzenia. Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego dostarczane jest powietrze – panel zawiera czujnik temperatury.

Funkcje sterowania i zabezpieczenia MPA E:

- włączenie / wyłączenie samego wentylatora,

- regulowanie temperatury nawiewanego powietrza i utrzymanie zadanej temperatury,

- regulowanie prędkości obrotów wentylatora (3 prędkości),

- praca urządzenia według dobowego albo tygodniowego programatora,

- zabezpieczenie przeciw przegrzaniu elementów grzejnych nagrzewnicy,

- zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłączenia wentylatora,

- kontrola stopnia zanieczyszczenia filtra (presostat).

Montaż:

Centralę nawiewną można przymocować do sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z prostokątnymi przewodami wentylacyjnymi o nominalnym przekroju: 400 x 200, 500 x 250, 500 x 300, 600 x 300, 600 x 350, 800 x 500 mm.

Symbol producenta
Szkic
Waga (kg)
Moc (kW)
Wydajność (m3/h)
Napięcie (V)
Natężenie prądu
Ilość obrotów (obr./min)
Obudowa
Zakres temperatury pracy
Ciśnienie akustyczne dB(A)
Typ filltra
MPA 800 E1 A16
36,2
3,55
800
1~ 230
15,38
1650
aluminium ocynkowane
-25 do +45
35
G4
MPA 1200 E3 A16
38,9
9,94
1200
3~ 400
16,1
1850
aluminium ocynkowane
-25 do +45
38
G4
MPA 2500 E3 A16
62
18,65
2500
3~ 400
28,84
1000
aluminium ocynkowane
-25 do +45
45
G4
MPA 3500 E3 A16
69,3
26,47
3500
3~ 400
38,7
1200
aluminium ocynkowane
-40 do +45
53
G4
Symbol producenta
Szkic
Średnica przyłącza Ø
Wymiary
MPA 800 E1 A16
400x200

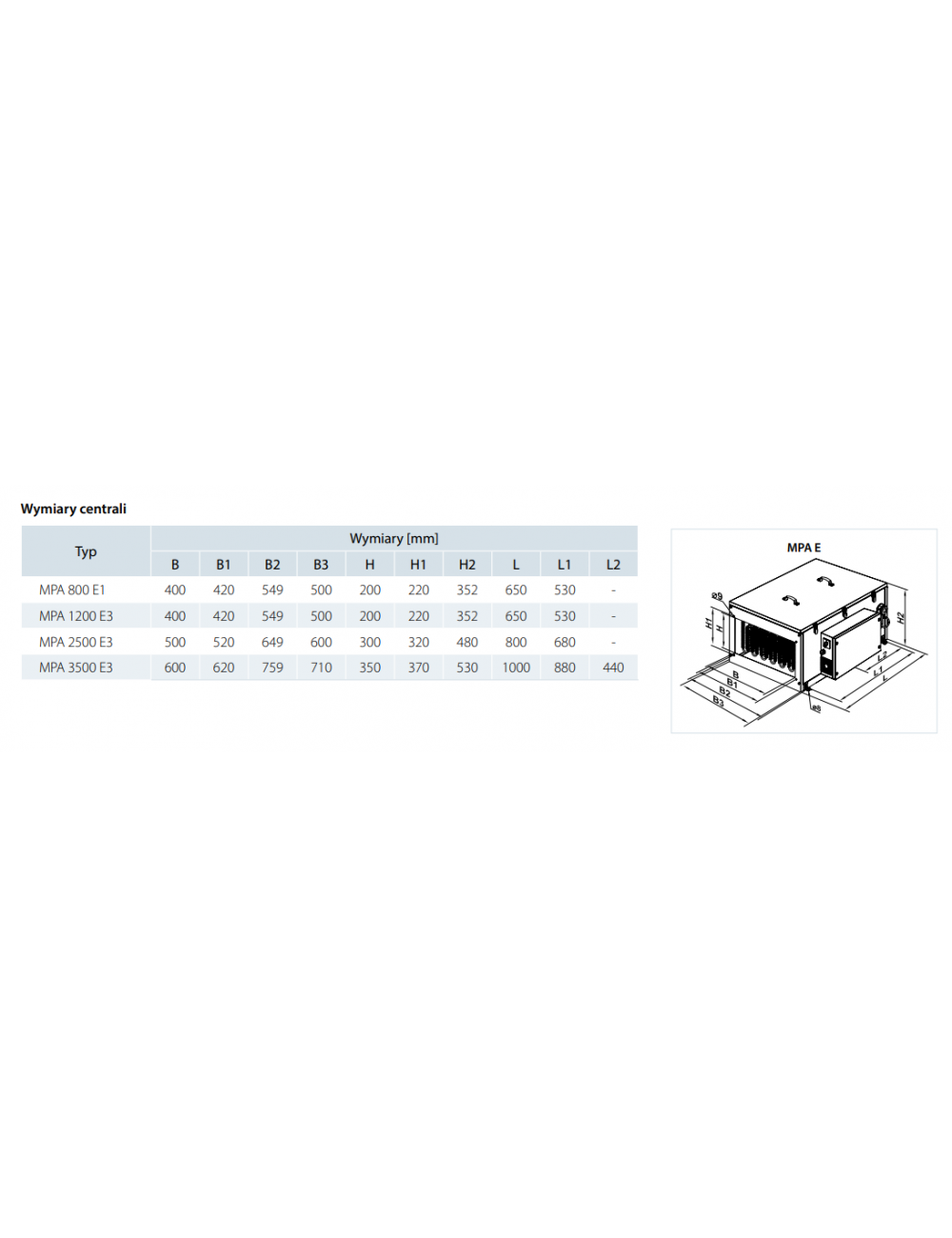

Wymiary podane na zdjęciu.
MPA 1200 E3 A16
400x200
Wymiary podane na zdjęciu.
MPA 2500 E3 A16
500x300
Wymiary podane na zdjęciu.
MPA 3500 E3 A16
600x350
Wymiary podane na zdjęciu.

* oznacza towar dostępny na indywidualne zamówienie.

Produkty
Model
Cena netto
Cena brutto
MPA 800 E1 A16
Dostępność: w magazynie
8 390,00 zł
cena netto
10 319,70 zł
cena brutto
MPA 1200 E3 A16
Dostępność: w magazynie
9 930,00 zł
cena netto
12 213,90 zł
cena brutto
MPA 2500 E3 A16
Dostępność: w magazynie
12 590,00 zł
cena netto
15 485,70 zł
cena brutto
MPA 3500 E3 A16
Dostępność: w magazynie
18 890,00 zł
cena netto
23 234,70 zł
cena brutto
