- Pakiet

Waga (kg)1 |||| Array ( [name] => Waga (kg) [value] => 4,1 [id_feature] => 14 [position] => 1 ) 1

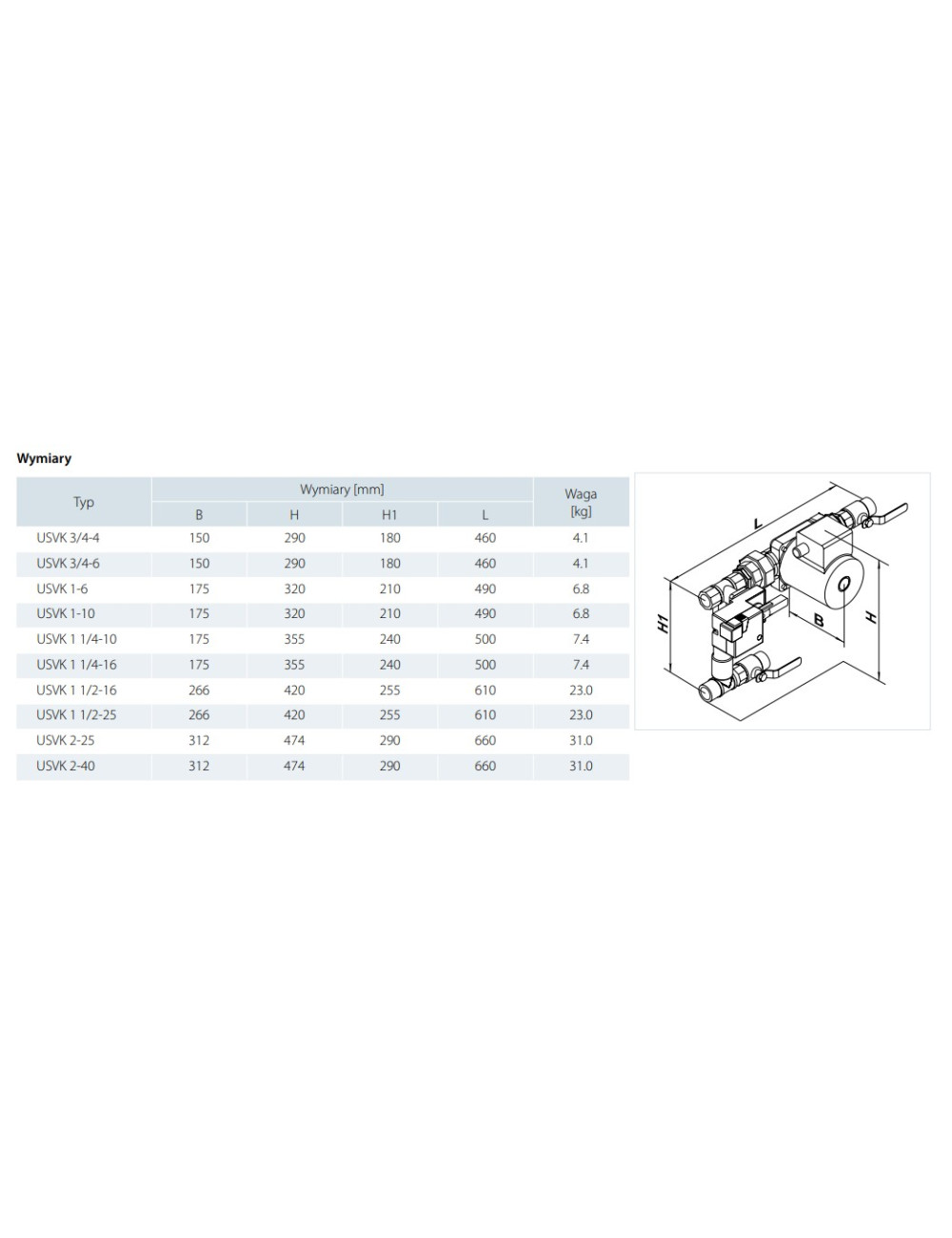

Wymiary (mm)1 |||| Array ( [name] => Wymiary (mm) [value] => Wymiary podane na zdjęciu. [id_feature] => 267 [position] => 21 ) 1
Wydajność (m3/h)1 |||| Array ( [name] => Wydajność (m3/h) [value] => Dane techniczne podane na zdjęciu. [id_feature] => 12 [position] => 94 ) 1
Zastosowanie:
Automatyka hydrauliczna przeznaczona jest do zasilania nagrzewnic wodnych i aparatów grzewczych w medium grzewcze jakim jest woda.
Konstrukcja i opis pracy:
Konstrukcję przedstawia rysunek 1 USVK występuje w prawym lub lewym wykonaniu. USVK składa się z:
- Pompy wodnej zapewniającej odpowiedni przepływ czynnika grzewczego;
- Siłownika elektrycznego do regulacji ustawienia zaworu trójdrogowego;
- Zaworu trójdrogowego służącego do regulacji ilości przepływu czynnika grzewczego przez nagrzewnicę;
- Łącznika pomiędzy zasilaniem a powrotem.
Regulacja i obsługa USVK:
Montaż i regulacja może być dokonywana tylko przez osoby posiadające stosowne uprawnienia. Zabrania się eksploatacji USVK poza obrębem skali temperatur, pokazanych w instrukcji urządzenia, a także w pomieszczeniach z obecnością agresywnych domieszek oraz w środowisku zagrażającym wybuchem. Przed włączeniem USVK do sieci koniecznie trzeba upewnić, że nie ma widocznych uszkodzeń. Przy regulowaniu węzła wodnego należy przestrzegać następujących reguł:
- Konieczne jest zapewnienie poziomego położenia osi wału silnika;
- Wykluczyć możliwość przekazu obciążeń mechanicznych na USVK od podłączonych przewodów rurowych;
- Należy wykluczyć możliwość przypadkowego zetknięcia przewodów zasilających z ruchomymi częściami USVK.
Podłączenie USVK do magistrali wodnej:
Doprowadzenie (odprowadzenie) wody do USVK dokonuje się w bezpośrednim przyłączeniu do stacjonarnej magistrali za pomocą giętkich, metalowo-gumowych węży lub przy użyciu gwintowego połączenia z króćcem wlotowym i wylotowym. Doprowadzenie przewodów rurowych należy wykonać w taki sposób, żeby przy przeprowadzeniu prac serwisowych była możliwość ich szybkiego odłączenia.
Podłączenia elektryczne:
Wszystkie elektryczne podłączenia powinny być wykonane przez osoby z odpowiednimi kwalifikacjami i uprawnieniami. Przed podłączeniem trzeba zainstalować uziemienie ochronne pompy cyrkulacyjnej. Podłączenie silnika elektrycznego pompy i napędu elektrycznego przeprowadza się zgodnie ze schematami znajdującymi się w DTR.
Warunki eksploatacji:
- temp. otoczenia do + 5 do + 40°C;
- max temp. wody na zasilaniu + 150°C
* oznacza towar dostępny na indywidualne zamówienie.
